Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Hangzhou, Κίνα
Μάρκα: ZOYO
Πιστοποίηση: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Αριθμό μοντέλου: 2513Α
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1
Τιμή: $2~$500 per piece
Συσκευασία λεπτομέρειες: Προσαρμοσμένο
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Paypal
Δυνατότητα προσφοράς: 5-20 χιλιάδες κομμάτια την ημέρα
Μέγιστη ανάλυση υποστήριξης: |
1280*800 |
Εισαγωγή σημάτων: |
HDMI, VGA |
Εισφορά ισχύος: |
Συνεχές ρεύμα +12V |
Θερμοκρασία λειτουργίας: |
-10℃~+60℃ |
Εργασιακή υγρασία: |
90%RH (χωρίς συμπύκνωση) |
Μέγιστη ανάλυση υποστήριξης: |
1280*800 |
Εισαγωγή σημάτων: |
HDMI, VGA |
Εισφορά ισχύος: |
Συνεχές ρεύμα +12V |
Θερμοκρασία λειτουργίας: |
-10℃~+60℃ |
Εργασιακή υγρασία: |
90%RH (χωρίς συμπύκνωση) |
1- Πεδίο εφαρμογής

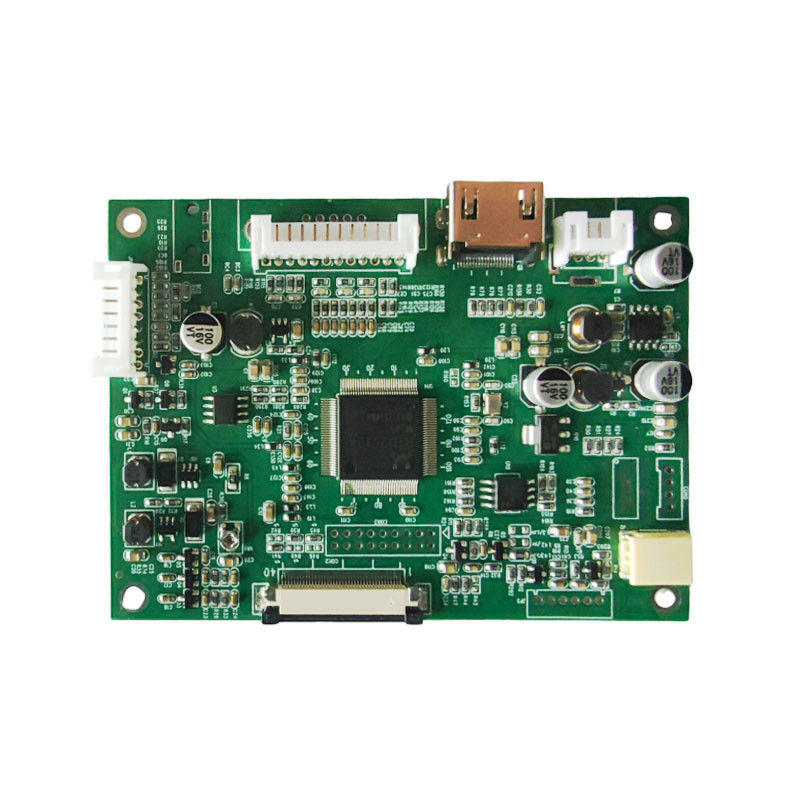

LVDS σε HDMI, μέγιστη υποστηριζόμενη ανάλυση 1280*800· Έλεγχος του πίνακα οδήγησης του μοντέλου οθόνης LCD υψηλής ευκρίνειας 40PIN της Innolux EJ101IA-01G EE101IA-01D
Περιγραφή λειτουργίας του προϊόντος
3- Πρότυπο εισόδου σήματος
4-Το εργασιακό περιβάλλον
Εισαγωγή CON1 ((VGA) 12PIN/2.0
| Αριθμός καρφίτσας | Ορισμός | Περιγραφή |
| 1 | Εθνική Τράπεζα | - |
| 2 | VS | Σήμα συγχρονισμού πεδίου |
| 3 | ΕΣ | Σημάδι συγχρονισμού γραμμής |
| 4 | Εθνική Τράπεζα | - |
| 5 | R+ | Κόκκινο σήμα |
| 6 | Εθνική Τράπεζα | Γη |
| 7 | Γ+ | Πράσινο σήμα+ |
| 8 | Εθνική Τράπεζα | Γη |
| 9 | Β+ | Γαλάζιο σήμα+ |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | ΣΔΑ | Δίαυλοι I2C |
| 12 | ΣΚΛ | Δίαυλοι I2C |
