Σπίτι > προϊόντα > Δελτίο οδήγησης HDMI > Δείκτης LCD HDMI hdmi σε LVDS πλακέτα μετατροπέα

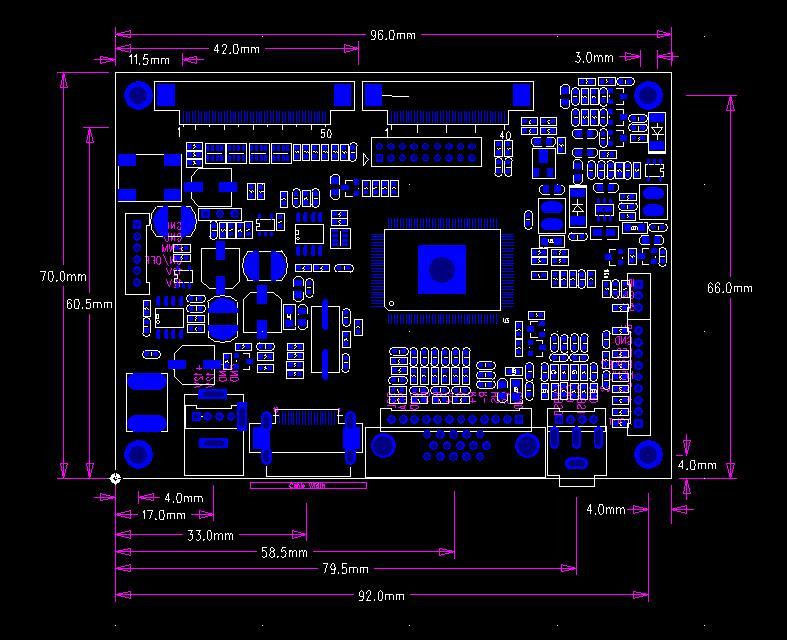

Δείκτης LCD HDMI hdmi σε LVDS πλακέτα μετατροπέα

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Hangzhou, Κίνα

Μάρκα: ZOYO

Πιστοποίηση: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Αριθμό μοντέλου: 2660 40P 1024 600

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1

Τιμή: $2~$500 per piece

Συσκευασία λεπτομέρειες: Προσαρμοσμένο

Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες

Όροι πληρωμής: L/C, D/A, D/P, T/T, Paypal

Δυνατότητα προσφοράς: 5-20 χιλιάδες κομμάτια την ημέρα

Βρείτε την καλύτερη τιμή
Επισημαίνω:

Πίνακας μετατροπέα LVDS

,

Δελτίο μετατροπής HDMI LVDS

,

Πίνακας μετατροπέα LVDS LCD Display

Μέγιστη ανάλυση υποστήριξης:
800*480
Εισαγωγή σημάτων:
HDMI, VGA, CVBS
Εισφορά ισχύος:
Συνεχές ρεύμα +12V
Θερμοκρασία λειτουργίας:
-10℃~+60℃
Εργασιακή υγρασία:
90%RH (χωρίς συμπύκνωση)
Μέγιστη ανάλυση υποστήριξης:
800*480
Εισαγωγή σημάτων:
HDMI, VGA, CVBS
Εισφορά ισχύος:
Συνεχές ρεύμα +12V
Θερμοκρασία λειτουργίας:
-10℃~+60℃
Εργασιακή υγρασία:
90%RH (χωρίς συμπύκνωση)
Δείκτης LCD HDMI hdmi σε LVDS πλακέτα μετατροπέα
1. Πεδίο εφαρμογής



  • TTL: Εφαρμόζεται σε μοντέλα όπως EJ050NA-01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA-05A, EJ080NA-05B, TM080RDH01 και AT090TN12.
  • Επενδύσεις: Εφαρμόζεται σε μοντέλα όπως τα EJ070NA-01J, N070LGE-L41, HJ070NA-13A, HJ070NA-13B, EJ070NA-01F, ZJ070NA-01P, NJ070NA-23A, P070BAG-CM1, TM070JDHG30.HE080IA-01D, HJ080NA-04L, HJ080IA-01F, TM080TDH01 και TM080TDHG01 για την επιθεώρηση των πινάκων οδηγών μονάδων οθόνης LCD υψηλής ευκρίνειας 40PIN.



2Περιγραφή λειτουργίας του προϊόντος



  • Εισαγωγή σήματος βίντεο: Υποστηρίζει εισόδους σήματος βίντεο HDMI, VGA και CVBS.
  • Εισφορά ισχύοςΗ είσοδος ισχύος είναι DC +12V.
  • Λειτουργία πολυλειτουργικού συστήματος λειτουργίας: Διαθέτει λειτουργία πολλαπλών λειτουργιών οθόνης (OSD).
  • Λειτουργία τηλεχειρισμού (προαιρετική)Η λειτουργία τηλεχειρισμού είναι προαιρετική.
  • Αυτόματη διακοπή χωρίς σήμαΗ συσκευή θα κλείσει αυτόματα όταν δεν υπάρχει είσοδος σήματος.



3. Πρότυπα εισόδου σήματος



  • HDMI: (Γενική έκδοση 1.2)
  • VGA: Υποστηρίζει ανάλυση όπως 800×480, 800×600, 1024×600, 1024×768, και 1280×800 (με ρυθμό ανανέωσης που κυμαίνεται από 60 έως 75).
  • Επενδύσεις: 1,0Vp-p με αντίσταση 75Ω.



4Εργασιακό περιβάλλον



  • Θερμοκρασία λειτουργίας: κυμαίνεται από -10°C έως +60°C.
  • Εργασιακή υγρασία: Μέχρι 90% RH (χωρίς συμπύκνωση).



CON8 ((CVBS) Σίγκμπαλ εισροή)
  Πιν NO Ορισμός Περιγραφή
  1 CVBS2 Εισαγωγή σήματος V2
  2 Εθνική Τράπεζα Γη
  3 CVBS1 Επικαιροποιημένο σήμα
  4 Εθνική Τράπεζα Γη



Ο αριθμός του οχήματος πρέπει να καθορίζεται σύμφωνα με το παράρτημα II του κανονισμού (ΕΚ) αριθ. 715/2009.



Αριθμός καρφίτσας Ορισμός Περιγραφή
1 Εθνική Τράπεζα -
2 VS Σήμα συγχρονισμού πεδίου
3 ΕΣ Σημάδι συγχρονισμού γραμμής
4 Εθνική Τράπεζα -
5 R+ Κόκκινο σήμα
6 Εθνική Τράπεζα Γη
7 Γ+ Πράσινο σήμα+
8 Εθνική Τράπεζα +Γέρος
9 Β+ Γαλάζιο σήμα+
10 Εθνική Τράπεζα Γη
11 ΣΔΑ Δίαυλοι I2C
12 ΣΚΛ Δίαυλοι I2C





CON6 (Εισόδου HDMI) Διασύνδεση



Αριθμός καρφίτσας Ορισμός Περιγραφή
1 Πληροφορίες TMDS 2+
2 Δεδομένα TMDS
Ασπίδα

3 Δεδομένα TMDS 2-
4 Πληροφορίες TMDS 1+
5 Δεδομένα TMDS
Ασπίδα

6 Πληροφορίες TMDS 1-
7 Δεδομένα TMDS 0+
8 Δεδομένα TMDS
Ασπίδα

9 Δεδομένα TMDS
10 TMDS Clock+
11 TMDS ρολόι
Ασπίδα

12 TMDS ρολόι -
13 ΚΕΠ
14 Εθνική Κεντρική Αρχή
15 ΣΚΛ
16 SDL
17 ΔΑΚ/ΚΕΑ ΓΔΕ
18 +5V
19 Ζεστή πρίζα
Ανιχνεύστε
