Σπίτι > προϊόντα > Δελτίο οδήγησης HDMI > Δελτίο οδηγού TFT HDMI σε LVDS TTL με είσοδο ισχύος DC 12V

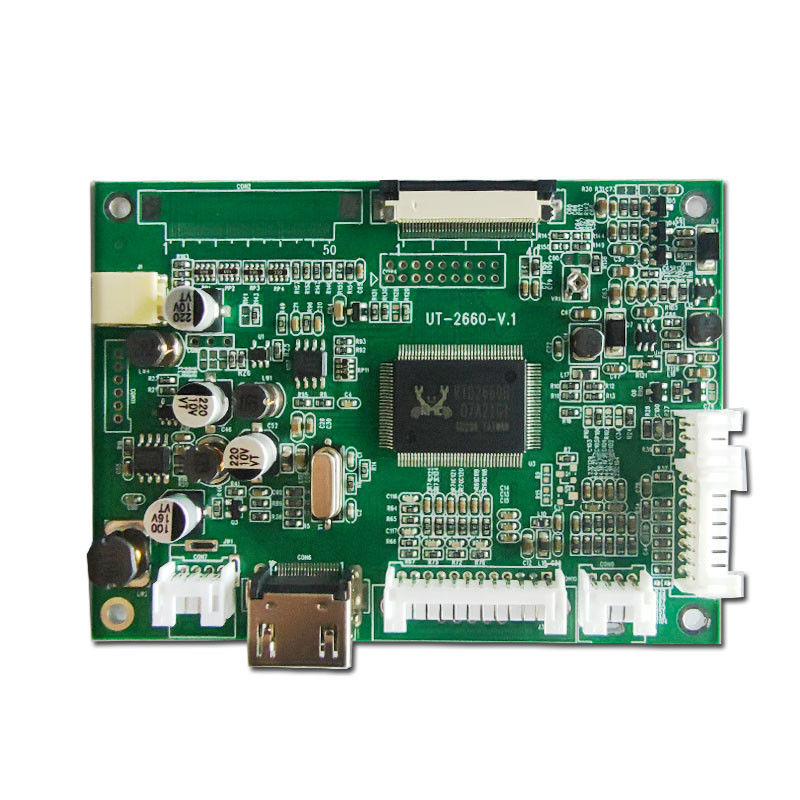

Δελτίο οδηγού TFT HDMI σε LVDS TTL με είσοδο ισχύος DC 12V

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Hangzhou, Κίνα

Μάρκα: ZOYO

Πιστοποίηση: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Αριθμό μοντέλου: 2660 40P 1024 768

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1

Τιμή: $2~$500 per piece

Συσκευασία λεπτομέρειες: Προσαρμοσμένο

Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες

Όροι πληρωμής: L/C, D/A, D/P, T/T, Paypal

Δυνατότητα προσφοράς: 5-20 χιλιάδες κομμάτια την ημέρα

Βρείτε την καλύτερη τιμή
Επισημαίνω:

Δελτίο οδηγού TFT TTL LVDS

,

Δελτίο οδηγού TTL TFT

,

Δελτίο οδήγησης HDMI TFT

Μέγιστη ανάλυση υποστήριξης:
1024*768
Εισαγωγή σημάτων:
HDMI, VGA, CVBS
Εισφορά ισχύος:
Συνεχές ρεύμα +12V
Θερμοκρασία λειτουργίας:
-10℃~+60℃
Εργασιακή υγρασία:
90%RH (χωρίς συμπύκνωση)
Μέγιστη ανάλυση υποστήριξης:
1024*768
Εισαγωγή σημάτων:
HDMI, VGA, CVBS
Εισφορά ισχύος:
Συνεχές ρεύμα +12V
Θερμοκρασία λειτουργίας:
-10℃~+60℃
Εργασιακή υγρασία:
90%RH (χωρίς συμπύκνωση)
Δελτίο οδηγού TFT HDMI σε LVDS TTL με είσοδο ισχύος DC 12V
  1. Εφαρμογή για καταναλωτικά ηλεκτρονικά

    Ονομασία προϊόντος στην εικόνα Alta: TFT Driver Board, HDMI Board, HDMI Driver, LCD Driver Board με HDMI

    Κλειδιά λέξεων: Δελτίο HDMI, Δρομολογητής HDMI, Δρομολογητής LCD με HDMI
  2. Πεδίο εφαρμογής
  • Εργασιακή θερμοκρασία: Από - 10°C έως + 60°C.
  • Εργασιακή υγρασία: 90% RH (χωρίς συμπύκνωση).
  • Εργασιακό περιβάλλον
  • HDMI: (γενικά έκδοση 1.2)
  • VGA: 1024 * 768 (με ρυθμό ανανέωσης που κυμαίνεται από 60 έως 75)
  • CVBS: 1,0Vp - p75Ω
  • Προδιαγραφές εισόδου σήματος
  • Μπορεί να λαμβάνει εισόδους σήματος βίντεο, συμπεριλαμβανομένων των HDMI, VGA και CVBS.
  • Η είσοδος ισχύος είναι DC + 12V.
  • Έχει ένα λειτουργικό χαρακτηριστικό λειτουργίας OSD πολλαπλών λειτουργιών.
  • Υπάρχει μια προαιρετική λειτουργία τηλεχειρισμού.
  • Μπορεί να κλείσει αυτόματα όταν δεν υπάρχει σήμα.
  • Περιγραφή των λειτουργιών του προϊόντος
  • Για το TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
  • Για τα LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 για την επιθεώρηση των πινάκων οδηγών μονάδων οθόνης LCD υψηλής ευκρίνειας 40 PIN.
CON8 ((CVBS) Σίγκμπαλ εισροή)
  Αριθμός καρφίτσας Ορισμός Περιγραφή
1 CVBS2 Εισαγωγή σήματος V2
  2 Εθνική Τράπεζα Γη
  3 CVBS1 Επικαιροποιημένο σήμα
  4 Εθνική Τράπεζα Γη
CON10 ((VGA) σε p α t ) 12PIN/2.0
Αριθμός καρφίτσας Ορισμός Περιγραφή
1 Εθνική Τράπεζα -
2 VS Σήμα συγχρονισμού πεδίου
3 ΕΣ Σημάδι συγχρονισμού γραμμής
4 Εθνική Τράπεζα -
5 R+ Κόκκινο σήμα
6 Εθνική Τράπεζα Γη
7 Γ+ Πράσινο σήμα+
8 Εθνική Τράπεζα +Γέρος
9 Β+ Γαλάζιο σήμα+
10 Εθνική Τράπεζα Γη
11 ΣΔΑ Δίαυλοι I2C
12 ΣΚΛ Δίαυλοι I2C
CON6(HDMI σε p α t ) διεπαφή
Αριθμός καρφίτσας Ορισμός Περιγραφή
1 Πληροφορίες TMDS 2+
2 Δεδομένα TMDS
Ασπίδα

3 Δεδομένα TMDS 2-
4 Πληροφορίες TMDS 1+
Πόσο κοστίζει η πλακέτα;
Η ανάλυση της πλακέτας οδηγού είναι υψηλότερη.
