Σπίτι > προϊόντα > Δελτίο οδήγησης HDMI > Παγκόσμιο πίνακα οδήγησης LCD HDMI 1024*600

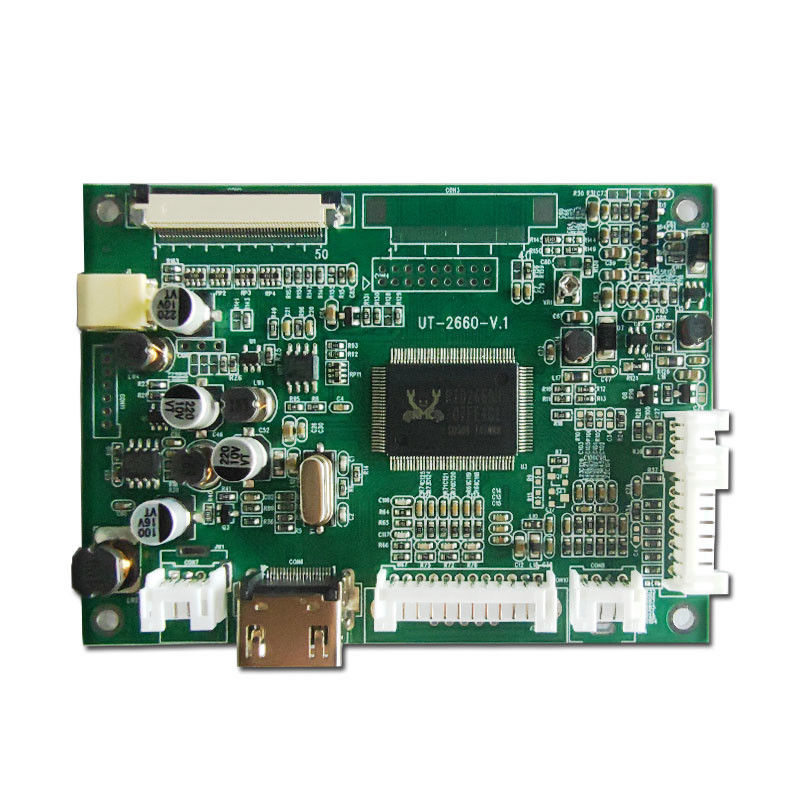

Παγκόσμιο πίνακα οδήγησης LCD HDMI 1024*600

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Hangzhou, Κίνα

Μάρκα: ZOYO

Πιστοποίηση: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Αριθμό μοντέλου: 2660 50P 1024 600

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1

Τιμή: $2~$500 per piece

Συσκευασία λεπτομέρειες: Προσαρμοσμένο

Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες

Όροι πληρωμής: L/C, D/A, D/P, T/T, Paypal

Δυνατότητα προσφοράς: 5-20 χιλιάδες κομμάτια την ημέρα

Βρείτε την καλύτερη τιμή
Επισημαίνω:

Παγκόσμιο πίνακα οδήγησης LCD

,

Δελτίο οδήγησης LCD HDMI

,

Δελτίο οδηγού LCD 1024*600

Μέγιστη ανάλυση υποστήριξης:
1024*600
Εισαγωγή σημάτων:
HDMI, VGA, CVBS
Εισφορά ισχύος:
Συνεχές ρεύμα +12V
Θερμοκρασία λειτουργίας:
-10℃~+60℃
Εργασιακή υγρασία:
90%RH (χωρίς συμπύκνωση)
Μέγιστη ανάλυση υποστήριξης:
1024*600
Εισαγωγή σημάτων:
HDMI, VGA, CVBS
Εισφορά ισχύος:
Συνεχές ρεύμα +12V
Θερμοκρασία λειτουργίας:
-10℃~+60℃
Εργασιακή υγρασία:
90%RH (χωρίς συμπύκνωση)
Παγκόσμιο πίνακα οδήγησης LCD HDMI 1024*600
  1. Εφαρμογή για καταναλωτικά ηλεκτρονικά
    Εικόνα Alta Όνομα: Παγκόσμιο LCD Driver Board με HDMI, TFT Controller Board, HDMI Controller Board, LCD Driver Board
    Κλειδιά λέξεων: Παγκόσμιος πίνακας οδηγού LCD με HDMI, πίνακας TFT, πίνακας ελέγχου HDMI
    1. Πεδίο εφαρμογής
    • Για το TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
    • Για τα LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.,HJ080IA - 01F, TM080TDH01, TM080TDHG01 για την επιθεώρηση των πινάκων οδηγών των μονδίων οθόνης LCD υψηλής ευκρίνειας 50 PIN.
    1. Περιγραφή λειτουργίας προϊόντος
    • Έχει τη δυνατότητα λήψης εισόδων σήματος βίντεο όπως HDMI, VGA και CVBS.
    • Η είσοδος ισχύος είναι DC + 12V.
    • Διαθέτει λειτουργία OSD πολλαπλών λειτουργιών.
    • Υπάρχει μια προαιρετική λειτουργία τηλεχειρισμού.
    • Μπορεί να κλείσει αυτόματα αν δεν υπάρχει σήμα.
    1. Πρότυπο εισόδου σήματος
    • HDMI: (Γενική έκδοση 1.2)
    • VGA: 1024 * 600 (με ρυθμό ανανέωσης που κυμαίνεται από 60 έως 75)
    • CVBS: 1,0Vp - p75Ω
    1. Εργασιακό περιβάλλον
    • Θερμοκρασία λειτουργίας: από - 10°C έως + 60°C.
    • Εργασιακή υγρασία: 90% RH (χωρίς συμπύκνωση).
    CON8 ((CVBS) Σίγκμπαλ εισροή)
      Αριθμός καρφίτσας Ορισμός Περιγραφή
    1 CVBS2 Εισαγωγή σήματος V2
      2 Εθνική Τράπεζα Γη
      3 CVBS1 Επικαιροποιημένο σήμα
      4 Εθνική Τράπεζα Γη
    CON10 ((VGA) σε p α t ) 12PIN/2.0
    Αριθμός καρφίτσας Ορισμός Περιγραφή
    1 Εθνική Τράπεζα -
    2 VS Σήμα συγχρονισμού πεδίου
    3 ΕΣ Σημάδι συγχρονισμού γραμμής
    4 Εθνική Τράπεζα -
    5 R+ Κόκκινο σήμα
    6 Εθνική Τράπεζα Γη
    7 Γ+ Πράσινο σήμα+
    8 Εθνική Τράπεζα +Γέρος
    9 Β+ Γαλάζιο σήμα+
    10 Εθνική Τράπεζα Γη
    11 ΣΔΑ Δίαυλοι I2C
    12 ΣΚΛ Δίαυλοι I2C



    CON6(HDMI σε p α t ) διεπαφή
    Αριθμός καρφίτσας Ορισμός Περιγραφή
    1 Πληροφορίες TMDS 2+
    2 Δεδομένα TMDS
    Ασπίδα

    3 Δεδομένα TMDS 2-
    4 Πληροφορίες TMDS 1+
    5 Δεδομένα TMDS
    Ασπίδα

    6 Πληροφορίες TMDS 1-
    7 Δεδομένα TMDS 0+
    8 Δεδομένα TMDS
    Ασπίδα

    9 Δεδομένα TMDS
    10 TMDS Clock+
    11 TMDS ρολόι
    Ασπίδα

    12 TMDS ρολόι -
    13 ΚΕΠ
    14 Εθνική Κεντρική Αρχή
    15 ΣΚΛ
    16 SDL
    17 ΔΑΚ/ΚΕΑ ΓΔΕ
    18 +5V
    19 Ζεστή πρίζα
    Ανιχνεύστε
